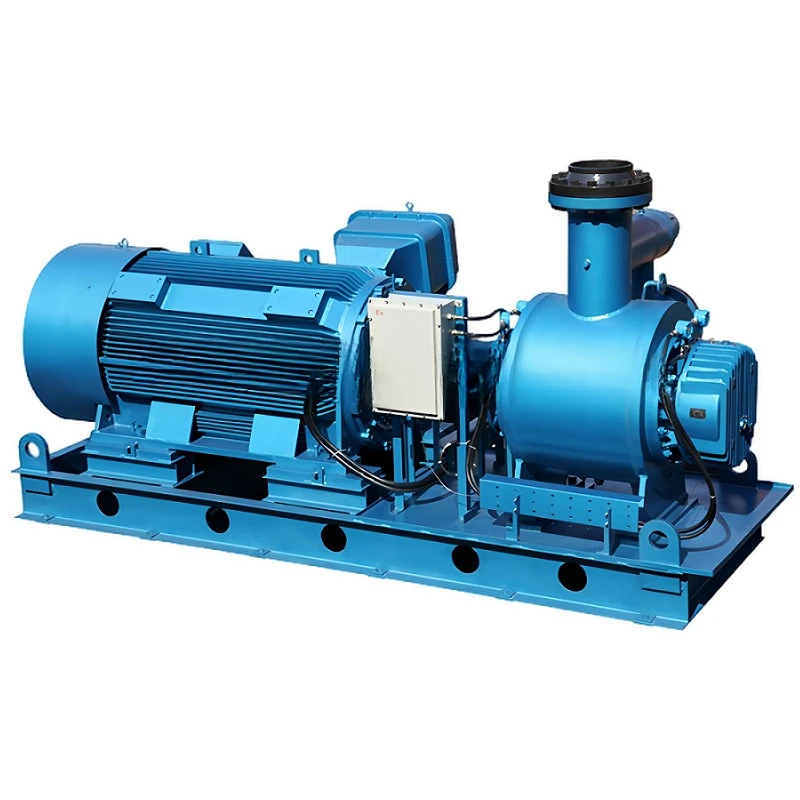

Kaksikkruvipump

Tööstuses on kahe kruvipump kasutatud mitmesuguste rakenduste jaoks, alates ohtlike vedelike ülekandmisest kuni liikuvate viskoossete materjalideni, kaksikkruvipump on tavaliselt kasutatav vedelike liikumiseks ja kemikaalide siirdamiseks sellistes tööstusharudes nagu toiduainete töötlemine, naftakeemiatooted, farmaatsiad, kosmeetika ja palju muud. Nagu nende nimi viitab, on neil pumpadel kaks kruvi, mis pöörlevad vastassuundades, mis aitab vedelikke tõhusamalt liigutada.

Kaksikkruvipump on positiivne nihkepump (PD), mis kasutavad vedeliku läbi pumpamiskambri surumiseks kahte vastandlikku kruvi. Kui kruvid muutuvad, tõmmatakse vedelikutaskud sisse ja lükatakse seejärel mööda, kuni need on teiselt poolt välja lastud. Neid spetsiaalseid PD pumbasid kasutatakse sageli siis, kui on vaja kõrgsurve väljundit või kui nihketundlikke materjale tuleb käsitleda ilma lagunemiseta. Mõnel juhul saab ühte või mõlemat kruvi kitsendada nii, et need on ühes otsas kitsamad. See disain aitab suurendada mahtu.

Kaksikkruvipumba konfiguratsioonid võivad olla kas sise- või lobe tüüpi - kõigil on oma ainulaadsed eelised ja puudused, mida tuleks enne ostuotsuse tegemist kaaluda. Kui see on konfigureeritud kahekordse kruvi pumbana, jagavad mõlemal kruvidel tavalist võlli, mis töötab paralleelselt korpuse/pumba kere keskjoonega. "

Kui teil on huvitav, kuidas neid mitmekülgseid pumbasid teie ettevõttes kasutada, lugege, et saada lisateavet kaksikkruvipumpade ja nende paljude otstarbete kohta.


Kahe kruvipumbakood:

Käsitledes mitmesuguseid keskkonnaid ilma tahketa.
Viskoossus:
1-1500 mm²/s, võib viskoossus jõuda kuni 3 x 10 -ni⁶mm²/s kiiruse vähendamisel.
Rõhuvahemik: 4. 0 mpa
Mahustusvahemik: 1-2000 m³/h
Temperatuurivahemik: -15 kraad -280 kraad

Serta koodi spetsifikatsioon:
W-horisontaalne pump v-vertikaalne pump

Suuruse ja sordi koodi spetsifikatsioon:
Chongqing Hongar Industries Co., Ltd pumbad jagunevad kaheks konsultatsiooniks: horisontaalsed ja vertikaalsed, seal on 2, 3,4,5,6,7,7t ', 8,9, 10Suzes ja täiesti 10. suuruse ja sordi kombinatsioon on järgmine tabel järgmine:

Tüüpi koodi spetsifikatsioon:
Kahe kruvipumbaga on 3 peamist konstruktsiooni: Z, ZK ja Zi.

► Z-pikk võlli kujundus:Vaja on pakkimistihendit, Dound -otsa tihendit või metalli tihendi
Kujunduses, kui keskmine temperatuur ületab 150-200 kraadi.

► ZK-Short võlli kujundus:Võtke kasutusele mehaaniline tihend, keskmine temperatuur<120°C.

► Zi-sisemine laagri kujundus:Võtke kasutusele mehaaniline tihend, keskmine temperatuur<80°C, onlyusedfordeliverylubricantmedium

Kaksikkruvipumba juhtivad omadused:

Manustage mitmesuguseid söödet sujuvalt ilma häiriva ja pulsatsioonita. Aremedium, mida tuleb pumbata kogunemissementides, tihendusvedeliks, mis tagavad pumba korpuse konstruktsiooni abil. Pumbal on kõrge enesekrupperitavus ja see võib vedeliku seguga gaasi või õhuga segu.

Kõrge imemise jõudlus, IG väga madal NPSHR tagati pumba eriline allkiri.

Vastu võttis välise laagri, mis on individuaalselt määritud, nii et see võib tarnida mitmesuguseid määrimiskeskkonda.

Vastuvõetud sünkroonse käiguga ei ole rotaalsete osade vahel metallist kontakti, seal pole lühikese aja jooksul isegi kuiv töötamist ohtlik.

Erinevad konstruktsioonid, näiteks horisontaalne, vertikaalne ja vooderdisega korpusega jne. Pump saab hakkama erinevate puhta vedelikuta, ilma tahke teraga, madala või kõrgviskoossusega söötmeta, võib isegi õige materjali sektsiooniga söövitava sööde.


◆ Laevahoone:Kasutatakse mere- ja ribapumbana, ballastpumba, peamasina määrdepumba, feul õli ülekandmise ja pihustuspumba, koorma või maha laadimise, õlipumba jaoks.
◆ Elektrijaam:Raske ja toornafta ülekandepump, raske õli põletav pump.
◆ Keemiatööstus:Ülekandmine variovs happe, leeliselahuse, vaigu, värvi, trükkimise tindi, värvi glütsiriini ja parafiini vaha jaoks.
◆ Õli rafineerimistehas:Erinevate kütteõli, asfaldiõli, tõrva, emulsiooni, asfalti, ka paljude õlitankeri ja õlimahuti ja õlivabade jaoks mitmesuguste õlikaupade laadimise.
◆ Toidutööstus:Kasutatakse õlletehase, toidutoodete tehase, suhkrufilmide, alkoholi, mee, suhkrumahla, hambapasta, piimakreemi, soesiit, taimse õli, loomaõli ja veini jaoks.
◆ Naftaväli:Erinevate naftakaupade ja toornafta ja.ündmete ülekandmine.

Pumba valimise märkused:
1, esiteks peaks veenduma, et töötingimuste temperatuur, kui tetemperatuur on alla 120 kraadi, on kõige parem valida ZK disain.
2, kui pumbatud keskkond, milles on hea 1 ubraine, näiteks LUB.Oil ja FoodIl, valige usaldusväärne ja ökonoomne kujundus Zi pump.
3, sõltuge keskmise umderi töötemperatuuri viskoossusest, mis on pöörlemiskiirus n: kui v vähem või võrdne 1000mm²/s, on õige valida n =1450 r/min.when v {=1000-1500 mm²/s, palun arvestage NPSH väärtust.<1500mm²/s,please contact with the manufacturer and thespecialist to give you a satisfactory service.
4, valige esialgne pumba suurus, mis vastab mahutavusele ja rõhkule, mida soovite seeria WV kahe kruvipumba jõudlustabelist.
5,Calculate the fluid flowing velocity VF in axial acording to the pitch h from pump performance talbe (for example the size2.1-24,the number 24 means pitch h in mm),VF=n x h/60(m/s).then calculate the NPSHr value as following: NPSHr=(1.5+0.253VF 1.84345+0.0572VF 1.55)*v 0.4146 where: v:vis-cosity (°E) of medium umder working temptrature.take v as value 5° E when v≤40mm²/s,when V>40mm²/s, 1mm²/s =1/7,6 kraadi E.
6, kui pumba NPSHR on väiksem kui NPSH, imemistorust, on valitud pump õige.Kui NPSHR on suurem kui NPSH, peaks valima pumba suuruse suuremaks, kui pigi on vähem. Seejärel kontrollib NPSHR väärtust uuesti.
7, pärast pumba suuruse valimist uurige erinevat rõhku △ P, mahtuvus q ja võimsus N, mis vastab pumba viskoossusele V-le tabelist, seejärel valige töötlemismootor, millel on piisav võimsus nm.nm, mis on suurem või võrdne k · n-ga. Väärtus k näidatakse tabelis:

8, töötav vundamendi joonistamine on kavandatud pärast pumba valimist kliendi poolt, palun küsige pumba ja mootori ühiku kontuuri mõõtme kruvipumba resesrchi instituuti "Chongqing Hongar Industries Co., Ltd."
